HV diagnostika elektromobilů

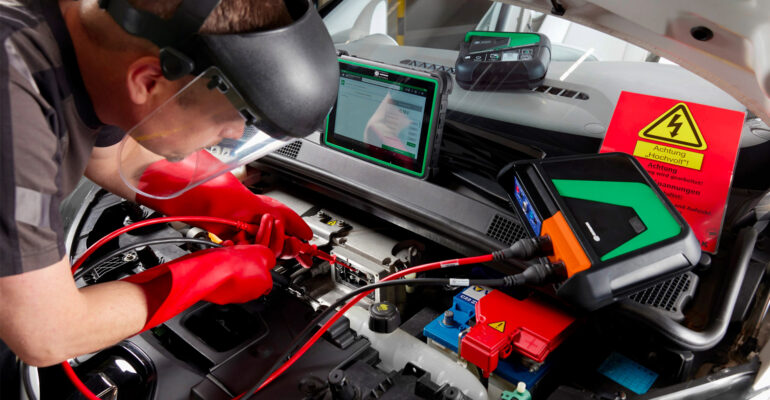

Měřicí modul MT-HV je navržen pro bezpečnou a efektivní diagnostiku vysokonapěťových systémů ve vozidlech s elektrickým nebo hybridním pohonem.

Měřicí modul MT-HV je navržen pro diagnostiku a měření vysokonapěťových systémů ve vozidlech s plně nebo částečně elektrickým pohonem. Umožňuje bezpečné odpojení a měření beznapěťového stavu, přičemž generuje přehledný protokol o celém procesu. Modul snadno zvládá měření napětí do 1000 V, měření vyrovnání potenciálu, izolačního odporu a odporu na servisním konektoru.

MT-HV kombinuje funkce vysokonapěťového multimetru, miliohmmetru a megaohmmetru. V sadě Pro navíc nabízí dvoukanálový osciloskop s galvanicky oddělenými kostrami. V kombinaci s mega macs X představuje špičkové řešení pro diagnostiku elektromobilů (BEV) a hybridních vozidel (HEV).
Modul je nabízen ve třech verzích: Basic s přístrojem, Plus s vysokonapěťovými kabely a hroty, a Pro s osciloskopem a dalším příslušenstvím.

Základní technické parametry

Počet kanálů
1 kanál (galvanicky oddělený)
Měřenitelné veličiny modulu HV
  • Vysokonapěťové měření do 1 kV
  • Měření vyrovnání potenciálu
  • Měření izolačního odporu
  • Měření odporu (servisní zásuvka)
Měření napětí
  • Rozsah měření: ± 1000 V DC
  • Rozlišení: 0,1 V
  • Přesnost: ± (1 % odečtení + 2 číslice)
Měření izolačního odporu
  • Rozsah měření: 10k...10GΩ
  • Zkušební napětí: variabilně nastavitelné v krocích po 10 voltech až do 1000 V DC
  • Rozlišení: 0,1
  • Přesnost: ± (3 % odečtení + 3 číslice)
Odpor (servisní konektor)
  • Rozsah měření: 0...10 Ω
  • Rozlišení: 0,01 Ω
  • Měřicí proud: 200 mA
  • Přesnost: ± (2,5 % odečtení + 4 číslice)
Měření vyrovnání potenciálu
  • Rozsah měření: 0...10 Ω
  • Rozlišení: 0,01 Ω
  • Měřicí proud: 200 mA
  • Přesnost: ± (2,5 % odečtení + 4 číslice)
Ochrana proti přetížení
max. 1 kV
Nepřetržitý provoz
ano
Rozhraní a komunikace
  • USB-C
  • Bluetooth®
  • RJ45
Stupeň krytí
IP20
Napájecí napětí přístroje
12...32 V DC
Příkon přístroje
10...40 W
Proudový odběr přístroje
max. 1 A
Typ vyměnitelného akumulátoru
Li-Ion 10.80V / 3.35Ah / 36.20Wh (8PZ 015 265-411)
Doporučené teploty
Doporučená: 10...35 °C
Pracovní: 0...45 °C
Skladovací: -10...60 °C
Vlhkost okolního vzduchu
Relativní vlhkost vzduchu cca. 10-90 % (nekondenzované), přístroj není vhodné používat ve vlhkém prostředí.
Použití v nadmořské výšce
max. 2 000 n. m. (nadmořské výšky)
Hmotnost modulu
cca 1,7 kg
Rozměry modulu
300 x 360 x 80 mm (D x Š x V)
