Profisada LPD Kit Car a Bike

LPD Kit Car a Bike od Hella Gutmann je odlehčená verze standardního LPD-Kitu. Sada je primárně určena pro paralelní měření a tlakové testy na motocyklech, nicméně je také použitelná i pro paralelní diagnostiku zážehových motorů osobních…

Kód produktu:

8PZ 015 265-501

Záruka výrobce:

24 měsíců

Země původu:

Německo

Cena dopravy:

Zdarma

Doprava:

Kurýr / osobně technikem

Zaškolení:

V ceně produktu

 519.00

Cena bez DPH (21%), vč. recykl. poplatku

Nejvýhodněji na trhu

Vlastnosti a funkce

Pro lepší orientaci ve funkcích a technologiích, které vám Hella Gutmann nabízí, jsme připravili podrobné informace o každé z nich. Každá ikona níže odkazuje na samostatnou stránku, kde se můžete dozvědět více o konkrétních technologiích.

Profisada LPD Kit Car a Bike

LPD Kit Car a Bike od Hella Gutmann je odlehčená verze standardního LPD-Kitu. Sada je primárně určena pro paralelní měření a tlakové testy na motocyklech, nicméně je také použitelná i pro paralelní diagnostiku zážehových motorů osobních vozidel. V sadě je obsažena pouze jedna tlaková sonda, která omezuje aplikace měření pouze v nižším tlakovém spektru od -1 bar do 16 bar. Sada obsahuje důležité redukce s rychlospojkami, adaptéry a t-díly umožňující připojení sondy např. k palivovému systému, aniž by došlo k přerušení toku paliva. Zpracování jednotlivých redukcí a komponentů je na nejvyšší technické úrovni.

Kalibrační a tlakový regulátor pro etalonové měření tlaku

Pro maximální přesnost při měření tlaku sada obsahuje kalibrační a tlakový regulátor pro etalonové měření tlaku. Tento kalibrační a tlakový regulátor je navržen pro přesné etalonové měření tlaku a slouží k ověření přesnosti tlakových sond a kalibraci měřicích zařízení. Kalibrace sond je díky rychlospojkám a 12pinovému ST3 konektoru, který umožňuje rychlé připojení, otázkou několika málo okamžiků.

Při paralelním měření je hlavním účelem regulátoru tlaku provádět měření a testy poklesu tlaku v motoru a souvisejícím palivovém a výfukovém systému. Tento test je nepostradatelný pro odhalení zvýšeného opotřebení motoru nebo jiných skrytých mechanických závad, přičemž opět rychlé a jednoduché připojení přes rychlospojky zajišťuje efektivní průběh celého měření.

Připojení tlakové sondy k osciloskopu

Tlaková sonda se k měřicímu modulu osciloskopu připojuje pomocí 12pinového průmyslového konektoru ST3, který zajišťuje nejen přenos analogového měření, ale také bezpečné uzemnění a napájení sondy přímo z modulu osciloskopu. Napájení (15 – 18 V DC) probíhá přes rozhraní osciloskopu, což umožňuje jednoduché použití bez nutnosti externího napájecího zdroje. Sondy jsou určeny výhradně pro osciloskop Hella Gutmann.

Technické specifikace tlakové sondy -1 až 16 bar

Měřicí rozsah
-1 až 16 bar

Provozní teplota
-10 až 85 °C

Přesnost při provozní teplotě
+/- 0,5 % z celkového rozsahu ( +/- 85 mbar)

Krytí
IP64

Napájecí napětí
15 – 18 V DC (z modulu osciloskopu)

Spotřeba proudu
< 30 mA

Připojení k osciloskopu
12pin průmyslový konektor (ST3)

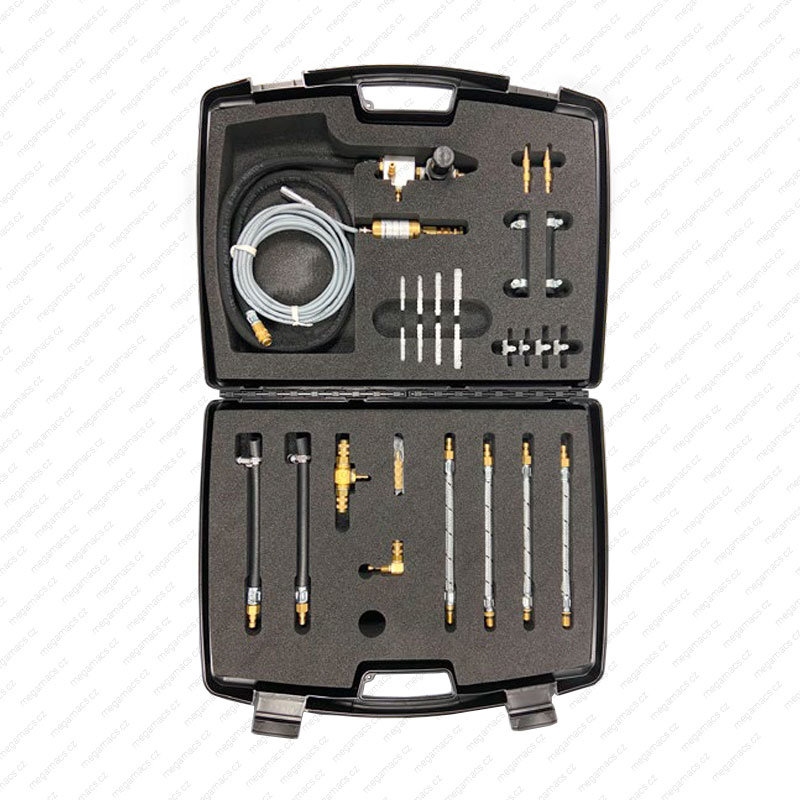

Obsah balení
Fyzická dodávka obsahuje
1x Tlaková sonda -1 až 16 bar s propojovací hadicí 400 mm (ET 726)
1x Kalibrační a tlakový regulátor pro etalonové měření tlaku s hadicí (ET 722)
1x Univerzální zkušební adaptér pro měření tlaku (ET 724)
2x T-díl adaptér 6x6x6 mm
2x T-díl adaptér 8x6x8 mm
1x Nástroj pro ventilová jádra s odvzdušňovacím ventilem (ET 733 a ET 242)
1x Univerzální zkušební adaptér pro zapalovací svíčky (KPA 08)
1x Univerzální zkušební adaptér pro zapalovací svíčky (KPA 09)
1x Univerzální zkušební adaptér pro zapalovací svíčky – M10x1.25 (KPA 10)
1x Univerzální zkušební adaptér pro zapalovací svíčky (KPA 12)
1x Redukční adaptér pro měření tlaku oleje – úhlový (ET 285)
2x Propojovací hadice s rychlospojkou (ET 1025)
1x T-díl adaptér pro tlakové systémy (ET 723)
2x Redukční adaptér 4-6
2x Redukční adaptér 6-6
2x Redukční adaptér 6-8
2x Redukční adaptér 6-10
