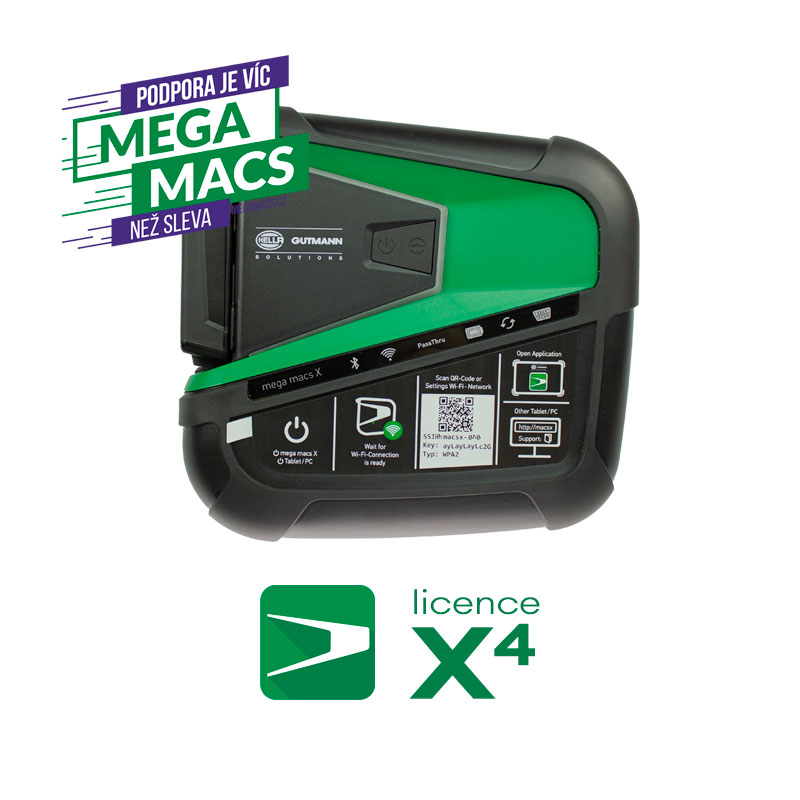

mega macs X4

Diagnostická stanice mega macs X na licenční úrovni X4 představuje nejpokoročilejší aftermarket komunikační rozhraní nové generace, reagující na postupné zavádění změny současného konvenčního diagnostického modelu (offline) na různé…

Hot

Kód produktu:

8PD 015 265-8X4

Záruka výrobce:

24 měsíců

Země původu:

Německo

Cena dopravy:

Zdarma

Doprava:

Kurýr / osobně technikem

Zaškolení:

V ceně produktu

Podpora českého jazyka:

Úplná

Povinné platby aktualizací:

Ano

Perioda plateb aktualizací:

Ročně

Cenové varianty aktualizací:

Tři, od 756 €

Podporované OS:

Android, Windows, Mac OS, Linux

Připojení k PC/Tabletu:

Wifi, LAN

99,125

Cena bez DPH (21%), vč. recykl. poplatku

Nejvýhodněji na trhu

Bonusy v hodnotě
20 000 bez DPH

Vlastnosti a funkce

Pro lepší orientaci ve funkcích a technologiích, které vám Hella Gutmann nabízí, jsme připravili podrobné informace o každé z nich. Každá ikona níže odkazuje na samostatnou stránku, kde se můžete dozvědět více o konkrétních technologiích.

mega macs X4

Diagnostická stanice mega macs X na licenční úrovni X4 představuje nejpokoročilejší aftermarket komunikační rozhraní nové generace, reagující na postupné zavádění změny současného konvenčního diagnostického modelu (offline) na různé online komunikační modely verifikované výrobcem vozidla v reálném čase. Tento přechod je podporován ze strany výrobců vozidel nejen z důvodu zvýšení kybernetického zabezpečení řídicích jednotek a komunikační sítě vozu. S licencí X4 jsou dostupné všechny diagnostické funkce a možnosti rozšíření pro práci na elektromobilech, paralelní měření a kalibrace ADAS.

Instalace do libovolného zařízení

Mega macs X nabízí celou řadu možností při výběru zařízení, ve kterém spustíte diagnostický software SDI. Můžete využít a kombinovat svá stávající zařízení – notebook, tablet nebo dokonce mobilní telefon. Software SDI je pokročilá Web 2.0 aplikace, spustitelná z kompatibilního prohlížeče nezávisle na operačním systému. Ať už pracujete v jakémkoliv operačním systému, mega macs X bude vždy snadno a rychle připravený k použití.

Cyber Security Management

Od verze diagnostického softwaru 61 poskytuje Hella Gutmann svým zákazníkům komplexní dešifrovací službu CSM za účelem odblokování zabezpečené komunikace chránící moderní vozy před neoprávněným přístupem do řídicích jednotek. Hella Gutmann jako první vyřešila přístup k zabezpečeným vozidlům v rámci vlastní platformy CSM (Cyber Security Management), bez nutnosti registrace na OE portálech jednotlivých výrobců. Odblokování zabezpečené komunikace probíhá automaticky a prakticky bez povšimnutí diagnostického pracovníka. Budoucnost validace opravněného diagnostického přístupu však spočívá v certifikaci SERMI.

HGS hotline a zasílání OE RMI dat ze serverů výrobců

Od licenční úrovně X3 získává macs X také plnohodnotnou HGS hotline, což znamená nejen česky mluvícího technika s garantovanou dostupností od pondělí do pátku, ale i podporu zasílání technických dat ze serverů výrobců. Pokud v HGS datech uživatel nenalezne požadovanou informaci, jako je například elektrické schéma nejnovějšího vozu, svolávací akce nebo postup demontáže, může přímo z uživatelského prostředí SDI, nebo z HGS dat online zadat požadavek na vyhledání dat podle konkrétního VIN vozu. V krátkém časovém horizontu obdrží automechanik požadovaná data v elektronické podobě (do e-mailu). Tato data mají nejvyšší relevantnost, protože se vztahují ke konkrétnímu vozidlu podle VIN a pochází přímo od výrobce vozu. Problém s přístupem k technickým informacím je tak pro předplatitele licencí X4 vyřešen.

Integrace HGS dat do SDI

Zásadní výhodou licence X4 oproti X3 je plná integrace HGS dat do uživatelského rozhraní SDI. Uživatel má přístup k prémiovým funkcím, jako jsou interaktivní schémata (měřené hodnoty přímo v schématech), online návrhy řešení na základě symptomů, komplexní data ke kalibracím systémů jízdních asistentů (ADAS), komplexní data k systémům adaptivního osvětlení, projekčním světlometům (LIGHTING) a také data pro údržbu a diagnostiku EV a HEV (E-Mobility). Samozřejmostí je dostupnost HGS dat v online verzi přes webové rozhraní, což umožňuje dva nezávislé přístupy pro různé uživatele.

Automatická diagnostika s umělou inteligencí

Do licence X4 je od verze 70 integrována funkce Automatické diagnostiky (AD) poháněná umělou inteligencí (AI), která významně zrychluje a zdokonaluje diagnostické schopnosti. AI analyzuje miliardy diagnostických dat, relací a zkušeností z více než 30 let vývoje diagnostiky Hella Gutmann. Automaticky vyhodnocuje závady, navrhuje prioritní řešení a poskytuje pravděpodobnostní doporučení, což výrazně zkracuje čas potřebný k identifikaci závady. Více informací o funkci Automatické diagnostiky naleznete v podrobnějším popisu Automatická diagnostika poháněná umělou inteligencí.

Měřicí technika

Licence X4 podporuje připojení všech typů měřicích nástrojů včetně interního modulu MT77 (dvoukanálový osciloskop) pro zařízení MT-HV, které slouží pro měření a kontrolu vysokonapěťových systémů EV. Díky MT-HV lze provádět ověření beznapěťového stavu s reportem, bezpečné vybíjení a kontrolu kontinuity.

Kalibrace ADAS

Licence X4 umožňuje nejvyšší možnou spolupráci se stanicí CSC-Tool pro kalibrace kamer a radarů. Díky komplexní integraci HGS dat do SDI a telefonické podpoře je ideální volbou pro poskytování plnohodnotných služeb kalibrací ADAS koncovým zákazníkům Vašeho autoservisu.

Aktualizace

Pokud uživatel neuhradí pravidelný poplatek za aktualizaci licence X2, X3 nebo X4, který je nutné platit každých 12 měsíců, bude licence automaticky převedena na úroveň X1. Tato úroveň nabízí bezplatné aktualizace diagnostického softwaru SDI avšak všechny diagnostické funkce a integrace s HGS Data jsou zablokovány, s výjimkou čtení paměti závad ve všech jednotkách (mimo ty, které podléhají CSM). Komunikace s vozidlem pro čtení DTC je i nadále možná nejen přes CANovou architekturu, ale i přes transportní vrstvu DoIP. Přístroj lze navíc nadále bezplatně aktualizovat.

Uživatel může na úrovni X1 používat mega macs X neomezeně dlouho. Pokud se rozhodne pro vyšší úroveň, stačí objednat aktualizaci na X2, X3 nebo X4, a po úhradě předplatného se licence automaticky přepne na zvolenou úroveň diagnostického rozhraní SDI.

Porovnání funkcí a konfigurace SDI dle licenčních úrovní k novému přístroji

SOFTWAROVÉ MODULY A LICENCE

SDI-Modul X3
SDI-Modul X4
Licence X3
Licence X4
FUNKCE
  • Plná podpora komunikace po fyz. vrstve DoiP
  • Čtení a mazání DTC ve všech podporovaných ECU
  • Resety servisních intervalů
  • Základní nastavení ECU
  • Měřené hodnoty
  • Kódování ECU
  • Testy akčních členů
  • Testovací funkce
  • Online návrhy řešení dle nalezených chybových kódů
  • Zabezpečená komunikace – CSM (Cyber Security Management)
  • Automatizovaný dotaz na stav kilometrů ve všech ECU
  • HV diagnostika – základní
  • Plná podpora komunikace po fyz. vrstve DoiP
  • Čtení a mazání DTC ve všech podporovaných ECU
  • Resety servisních intervalů
  • Základní nastavení ECU
  • Měřené hodnoty
  • Kódování ECU
  • Testy akčních členů
  • Testovací funkce
  • Online návrhy řešení dle nalezených chybových kódů
  • Zabezpečená komunikace – CSM (Cyber Security Management)
  • Automatizovaný dotaz na stav kilometrů ve všech ECU
  • HV diagnostika – základní

MĚŘÍCÍ TECHNIKA (nutné doobjednat příslušenství)

  • Multimetr (MT-USB)
  • Multimetr (MT-USB, nebo MT77 + MT-HV)
  • 2kanálový osciloskop (MT77 + MT-HV)
  • Průvodci měřením (MT77 + MT-HV)
  • Měření tlaku, podtlaku, proudu atd. (MT77 + MT-HV + LPD Kit)
  • HV měření, testy, kontrola beznapěťového stavu atd. (MT-HV)

HGS DATA (integrovaná do SDI)

  • HGS DATA online pro dva uživatele (přístup i přes webové rozhraní)
  • Zpětné svolávací akce
  • Zkušební hodnoty součástí
  • Umístění součástek
  • Údaje o ozubeném řemenu
  • Schémata zapojení
  • Vzduchový filtr vnitřního prostoru
  • Pojistky/relé
  • Pracovní hodnoty
  • Inspekční data
  • HGS DATA online pro dva uživatele (přístup i přes webové rozhraní)
  • Zpětné svolávací akce
  • Zkušební hodnoty součástí
  • Umístění součástek
  • Údaje o ozubeném řemenu
  • Schémata zapojení
  • Vzduchový filtr vnitřního prostoru
  • Pojistky/relé
  • Pracovní hodnoty
  • Inspekční data
  • PIN data
  • Servisní informace
  • Výrobní akce (OE)
  • Řízení autobaterie
  • Návody na opravu
  • Systémy naftového motoru
  • Interaktivní schémata (měřené hodnoty v schématech)
  • Online návrhy řešení založené na symptomech
  • ADAS – Komplexní data ke kalibracím systémů jízdních asistentů
  • LIGHTING – Komplexní data k systémům adaptivního osvětlení, projekčním světlometům atd.
  • E-Mobility – Komplexní data k EV a HEV.

SPECIÁLNÍ SLUŽBY A PODPORA

  • HGS Hotline – zasílání OE dat ze serverů výrobců + garantovaný dostupný technik (CZ) na telefonu (Po-Pá).
  • Hotline – megamacs.cz
  • Služba Diagnostika na dosah
  • HGS Hotline – zasílání OE dat ze serverů výrobců + garantovaný dostupný technik (CZ) na telefonu (Po-Pá).
  • Hotline – megamacs.cz
  • Služba Diagnostika na dosah

NOVÉ DIAGNOSTICKÉ FUNKCE

  • Automatizovaná diagnostika (řízené funkce)
  • Diagnostika vysokonapěťových baterií HV PRO (nutné doobjednat wallbox GO_E)
  • Čtení parametrů OBFCM (OnBoard Fuel Consumption Monitoring)
  • Automatizovaná diagnostika (řízené funkce)
  • Diagnostika vysokonapěťových baterií HV PRO (nutné doobjednat wallbox GO_E)
  • Čtení parametrů OBFCM (OnBoard Fuel Consumption Monitoring)

Technická specifikace diagnostického rozhraní macs X

Procesor
ARM Dual-Core 1,2 GHz

Operační paměť
2GB DDR3 RAM

Pevný disk
32 GB eMMC (NAND-Flash)

Konektorové vstupy/výstupy
Port USB-C, Port DC-In (barrel connectors); Socket RJ45 (Ethernet)

Připojení k vozidlu
Konektor CARB OBD dle standardu ISO 15031-3. Nativní podpora transportní vrstvy DoIP dle ISO 13400.

Připojení k PC/Tabletu
USB modul USB 2.0 (USB-C -> USB-A, součástí dodávky); LAN modul (Ethernet 802.3u Fast Ethernet, 100 Mbit/s); WLAN modul (WLAN 802.11 a/b/g/n 2T2R 300 Mbit/s; 2,4 GHz a 5 GHz); všechny komunikační moduly jsou součástí rozhraní.

Speciální funkce
Programovatelné tlačítko. Bezdrátové induktivní nabíjení z dobíjecí stanice.

Světelná signalizace
Světelné LED lišty z obou stran přístroje. 6x barevná LED indikace (podsvícené ikony) na přední straně housingu rozhraní (Stav dobití akumulátoru vozidla dle napětí na OBD zásuvce; Indikace stavu aktualizace/procesu; Indikace stavu nabití interního akumulátoru přístroje macs X; Indikace režimu komunikace v rámci Passthru; Indikace stavu komunikace WLAN; Indikace stavu komunikace Bluetooth)

Řízení spotřeby
Vypínací stupeň 1: Režim snížené spotřeby [Power-saving mode]
Vypínací stupeň 2: Automatické vypnutí [Automatic shutdown]

Napájení a spotřeba
12–32 V DC (přes OBD); Příkon 10 ~ 40W

Typ vyměnitelného akumulátoru
Li-Ion 10.80V / 3.35Ah / 36.20Wh (8PZ 015 265-411)

Provozní teplota
0°C ~ +45°C

Skladovací teplota
-10°C ~ +50°C

Rozměry
210 x 193 x 80 mm (D x Š x V)

Hmotnost
1 420 g (bez nabíjecí stanice)

Certifikáty
IEC 62368-1:2014; ETSI EN 301 489-1 V2.2.3; ETSI EN 301 489-17 V3.2.4; ETSI EN 300 328 V2.2.2; ETSI EN 301 893 V2.1.1; EIC 61326-1:2012; EN 55032:2015

Obsah dodávky
Fyzická dodávka obsahuje
1x VCI mega macs X (vč. propojovacího OBD kabelu a akumulátoru)
1x Bezkontaktní nabíjecí stanice
1x Napájecí síťový zdroj
1x Napájecí síťový kabelu EU (1,8m)
1x Propojovací kabel USB 2.0 (USB A → USB C) pro VCI
1x Propojovací kabel Ethernet 5m pro připojení k PC
1x Tištěný návod k rychlému použití mega macs X v českém jazyce
1x Balíček dárkových předmětů Hella Gutmann (original) dle aktuální nabídky
